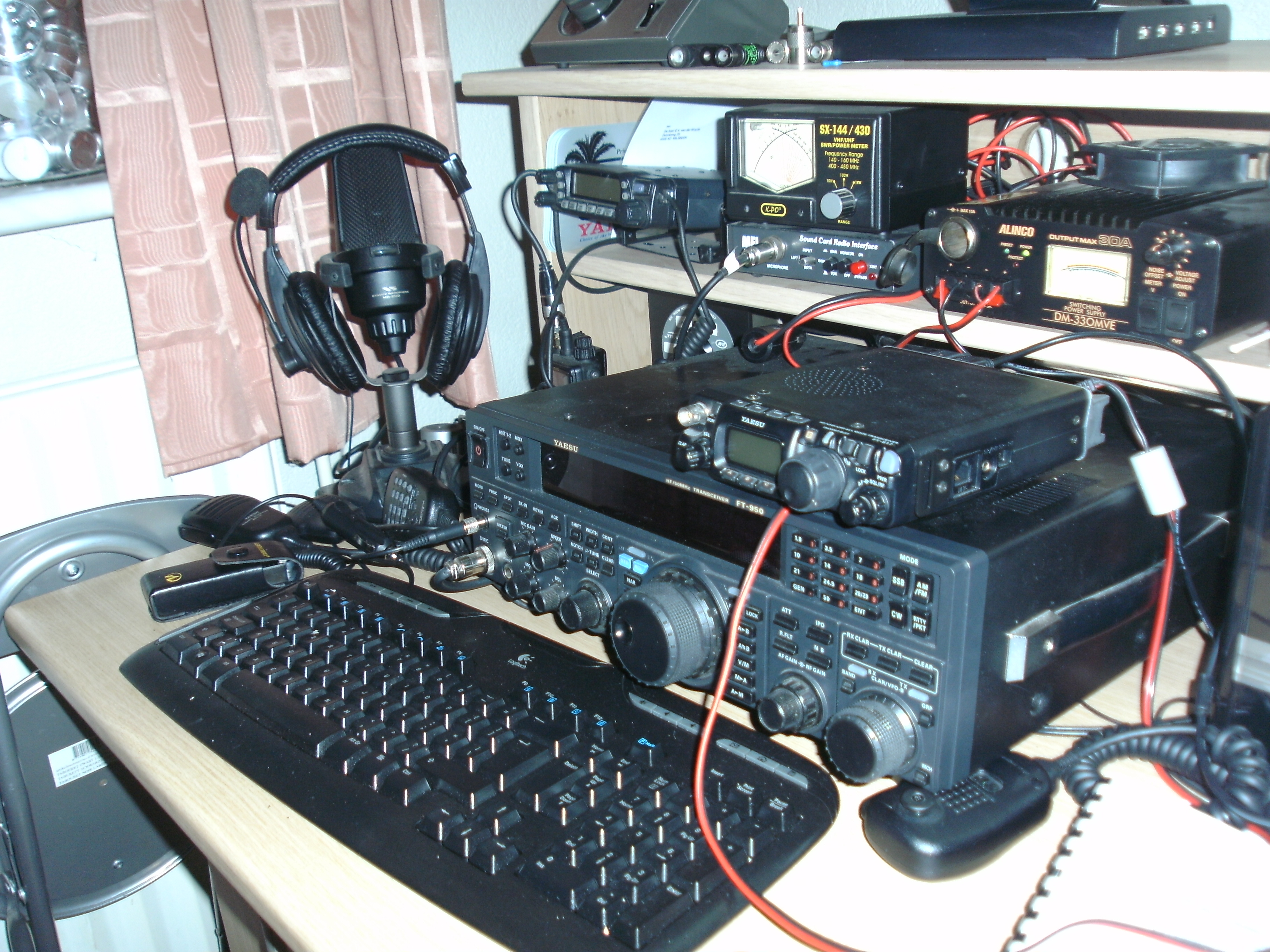

The station
equipment

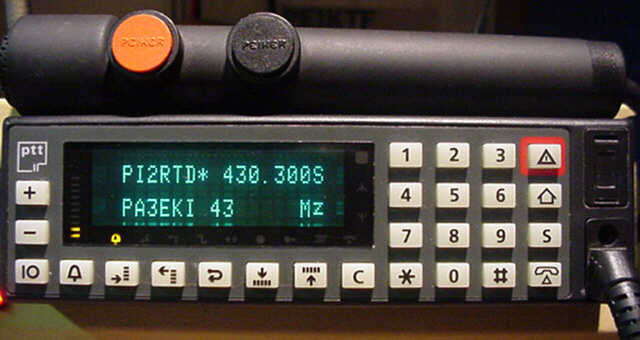

De Condor 3000, ook wel bekent als SE550 is een leuke set om mee te experimenteren. De UHF versie heeft 2 versie's, n.l. een Traxis en een confencionele versie. De Traxis versie werd voornamelijk in het Traxis netwerk van de PTT gebruikt en is te herkennen aan de rechter boven knop (zie foto boven) met het gevaren driehoekje en de rode rand er omheen. Het verschil tussen deze twee versies bestaat uit de eprom versie en de in het toestel verwerkte opties. De Traxis versie werkt alleen op de eprom, terwijl de confencionele versie ook gebruik maakt van de (in alle versies ingebouwde) eeprom waar de kanaal indeling wordt bepaald, voorzien is van subaudio en ZWEI (optioneel).
De meeste 3000 Condor's zijn van het Traxis type, en moeten worden aangepast om door ons Radioamateurs gebruikt te kunnen worden. Er moet een nieuwe 27512 eprom gebrand worden met de zogenaamde 402 software versie, en er moet een backup batterij geplaatst worden. Daarnaast moet de eeprom voorzien worden van de software matige kanaal indeling. Deze kanaal indeling kan met speciaal hiervoor gemaakte software bepaald worden
Mijn CONDOR 3000
Type                 :        Amateur VHF/UHF Transceiver
Frequency range : TX: 144-146 / 430-440 MHz      RX: 136-174 / 400-470 MHz
Modes:        FM
RF Power output:        Hi: 5/5 W
Lo3: 3.5/3.5 W
Lo2: 1.5/1.5 W
Lo1: 0.5/0.5 W
Voltage:        6-16 VDC
Current drain:        RX: 20-200 mA
TX: Max 1.8 A
Aerial input:        50 ohms, BNC
Dimensions (W*H*D):        54*154*36 mm
Weight:        450 gr (with BP-83)
Manufactured:        1991-19xx
Other:        Twin RX

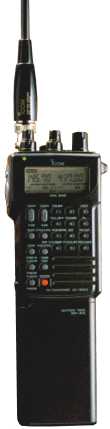

My older handheld Icom IC-W2E
SPECIFICATIONS
Type:        Amateur VHF transceiver
Frequency range:        144-146 MHz
Mode:        FM
RF Power output:        Hi: 10 W
Lo: 1 W
Receiver system:        N/A
Sensitivity:        N/A
Selectivity:        N/A
Image rejection:        N/A
Voltage:        13.8 VDC
Impedance:        50 ohms. SO-239
Manufactured:        Japan, 1977-19xx (Discontinued)
Other:        PLL: TC5080P

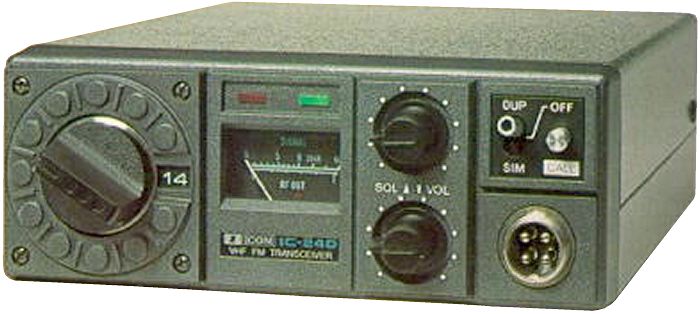

Icom IC-240 mobile

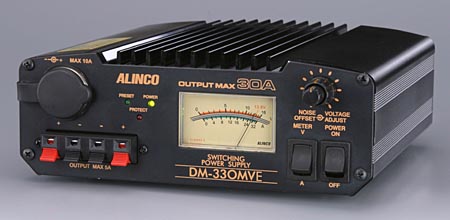

    * Input voltage: AC120VAC(MVT) / 220VAC(MVE)

    * Output voltage : 5 to 15VDC variable

    * Output voltage variation: less than 2%

    * Protection: short-circuit, Automatic current limiting over 32A(MVT), 30A (MVE), over-temperature

    * Output current: MVT 32A(max), 30A(continuous)
                             MVE 30A(max), 25A(continuous)
    * Ripple: less than 15mVp-p at rated load

    * Fuse: 8A (MVT) / 4A (MVE)

    * Meter: single volt/current meter, back-lit

    * Size: MVT 175(w) x 67(h) x 165(d) mm
             MVE 190(w) x 69(h) x 181(d) mm

    * Weight: MVT approx. 2 Kg    MVE approx. 2.3Kg
Second power supply

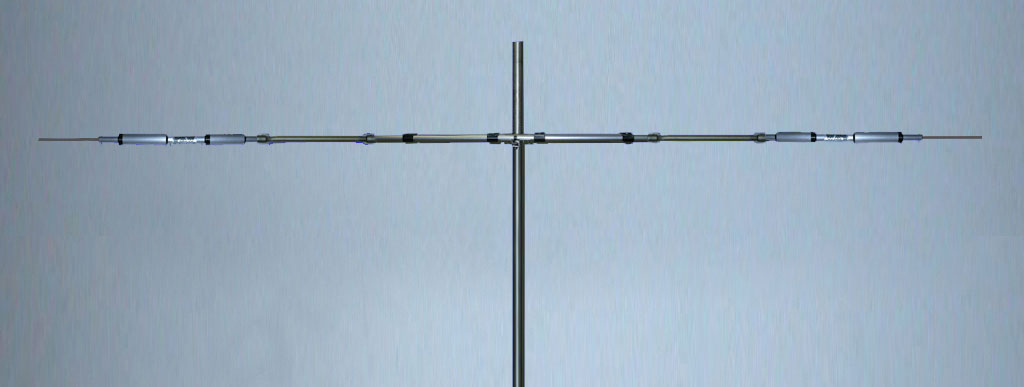

Rotative Dipole - 10-15-20
3 Band - 1 Element
10 / 15 / 20 m

    * breedte : 8.00 m
    * winst:
      10 m: 2.1 dbi
      15 m: 0 dbi
      20 m: 0 dbi
    * Gewicht: 4 kg
    * Impedans: 50 Ohm
    * vermogen: 2000 W SSB
    * met Balun
    * Aanskuiting: PL

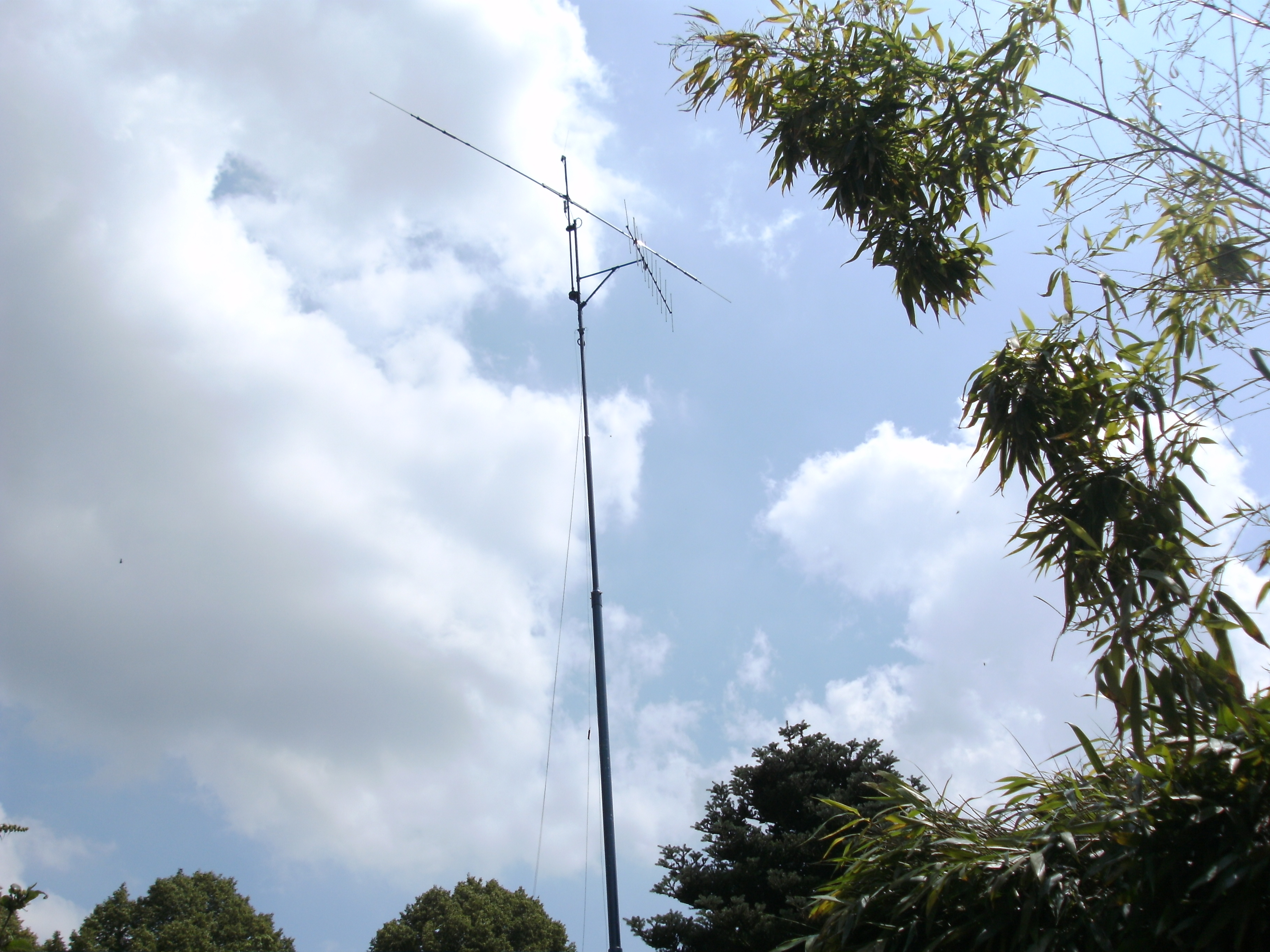

Geplaatst op een mast van circa 24 meter hoog.

Mijn HF-Beam PKW THF-1 op circa 24 meter hoogte geplaatst

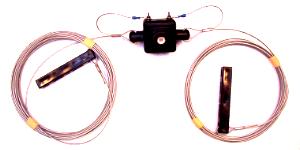

Fritzel FD3
10-20-40Mtr
150W CW / 300W SSB
20.2Mtr
Mijn draadantenne in de mast geplaats als inverted V
